TECHLAB - Hinweise zu Schlauchkassetten

C/L Schlauchkassetten für Ismatec Peristaltikpumpen

Man unterscheidet grundsätzlich zwischen Größe, Material und Typ der Schlauchkassetten:

Achtung: die L/S Schlauchkassetten stellen eine Sonderform dar und sind hier nicht berücksichtigt

Größe:

große Kassetten

kleine Kassetten

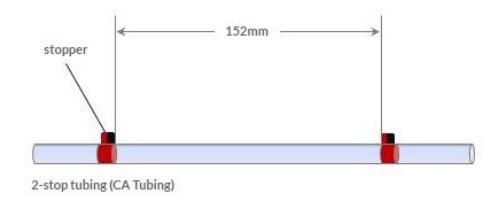

Verwendung mit
2 Stopper Schläuchen

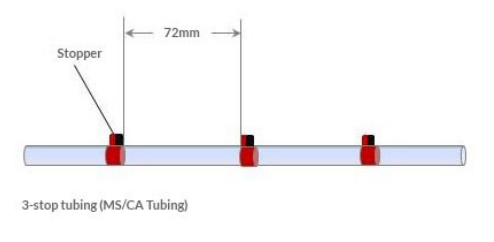

Verwendung mit
mit 3 Stopper Schläuchen

Material:

POM-C	Polyoxymethylen-Copolymer Gute chemische Beständigkeit gegenüber vielen organischen Lösungen und starken alkalischen Chemikalien Wird von starken Säuren und oxidierenden Substanzen beeinträchtigt UV-stabilisiert und stabil bis zu Temperaturen von 80 °C (trocken, für Dauerbetrieb) oder 136 °C (trocken, für Kurzzeitbetrieb)
PVDF	Polyvinylidenfluorid Sehr gute chemische Beständigkeit gegenüber Säuren und den meisten aliphatischen, aromatischen und chlorierten Lösungsmitteln Nicht geeignet für dauerhaften Kontakt mit Ester, Ketonen, Aminen und starken alkalischen Chemikalien Stabil bei UV-Strahlung und Temperaturen bis 110 °C (Dauerbetrieb) oder 142 °C (Kurzzeitbetrieb)

Typ:

ISMATEC_IS3510A
Click'n'go

ISMATEC Anpresshebel MS/CA
mit Anpresshebel

Vorteile

empfohlen für eher weiche Schlauchmaterialien
die Click'n'go Kassetten verfügen über einen automatischen Anpressmechanismus
falsches Einstellen eines Anpresshebels ist nicht möglich
eine kalibrierte, ermüdungsfreie Feder garantiert einen optimalen, reproduzierbaren Schlauch-Anpressdruck, unabhängig vom Durchmesser, Material und Zustand des Schlauches
die Pumpbedingungen sind definiert und jederzeit reproduzierbar
der Anpressdruck ist über die gesamte Lebensdauer des Schlauches stets richtig eingestellt
eine Nachjustierung des Anpressdruckes ist nicht nötig
optimale Kanal-zu-Kanal-Konformität
ideal für unbeaufsichtigten Langzeit-Betrieb

Einschränkungen

dieser Kassettentyp darf nicht mit dem Schlauch Tygon MH 2075 verwendet werden (Kassette mit Anpresshebel benutzen)
nicht empfohlen für Differenzdrücke größer 1 bar
stark schwankender Differenzdruck kann die Fließrate beeinflussen

Vorteile

empfohlen für hartes Schlauchmaterial, z.B. Tygon MH 2075
für lange Schlauch-Lebensdauer den Anpresshebel zunächst so fest drücken, dass ein konstanter Durchfluss erfolgt. Nach einigen Betriebsstunden den Anpressdruck verringern, wenn der Schlauch "eingefahren" ist.
der einstellbare Anpresshebel ermöglicht für jeden Kanal ein individuelles Einstellen des Anpressdrucks
da unterschiedliche Schlauchgrößen, Wandstärken und Schlauchmaterialien eingesetzt werden können, kann ein optimal eingestellter Anpressdruck Vorteile gegenüber der Click'n'go Kassette bieten
für Differenzdrücke über 1 bar
bei gewissen Betriebsbedingungen, wie z.B. bei schwankendem Differenzdruck, kann dieser Kassettentyp Vorteile gegenüber der Click'n'go Kassette haben

Einschränkungen

der Anpresshebel muss für jeden Kanal individuell eingestellt werden
für konstante Fließraten kann es notwendig sein, den Anpressdruck periodisch nachzustellen
ein zu starker Anpressdruck verkürzt die Lebensdauer des Schlauches
der Anpresshebel sollte NICHT für die Justierung der Fließrate verwendet werden. Eine solche Kalibrierung kann instabil sein und die Schlauchlebensdauer ungünstig beeinflussen
Nicht für die Reglo ICC empfohlen

>> Praxistipps zum richtigen Umgang mit Kassetten
